Схема: двухклавишный проходной выключатель – 5 вариантов монтажа

Управление светом с двух мест Электрика
Проходной и перкрестный выключатель: как работают и чем отличаются. Как правильно их монтировать в бытовой осветительной сети для управления из разных мест

Пришел старый друг с вопросом. Баня удалена от частного дома. Чтобы помыться в темное время суток включаем свет на улице из дома. Он горит долго, а это расход денег. Можно ли его отключать и включать из бани в целях экономии электроэнергии?

Организацию такой системы освещения я изложил в этой статье. Читайте.

3 вида выключателей света: чем отличаются

Для использования в подобной системе освещения промышленность выпускает 3 типа коммутационных выключателей:

  1. обыкновенный клавишный;
  2. проходной;
  3. перекрестный.

Они могут быть с одной, двумя и тремя клавишами (с подсветкой или без нее). Зажим для соединения проводов делается под винт или подпружиненным. В самозажимные клеммы удобнее подключать концы жил при сборке электрической схемы.

Их изготавливают для наружного монтажа либо внутренней установки в стене.

Самая простая и распространенная конструкция – механическая. Набирают популярность модифицированные модели с:

  • сенсорным интерфейсом на продвинутых устройствах;
  • либо дистанционным беспроводной связи (встречается еще редко, стоимость выше).

Внешний вид этих приборов одинаков: отличаются только дизайном. Внутри же имеются значительные конструктивные отличия контактной системы, что требуется учитывать при монтаже проводки.

Обычный выключатель управляет работой источника света за счет нажатия на клавишу, когда происходит:

  • замыкание контактов – подключение электрической цепи;
  • или размыкание – отключение осветителя.

Проходные и перекрестные устройства сложнее, требуют более пристального изучения.

Что такое проходной выключатель

Проходным называют прибор, который позволяет коммутировать освещение из нескольких точек. В нем смонтировано два контакта, объединенных на общем зажиме. Схема их устройства приводится с обратной стороны корпуса.

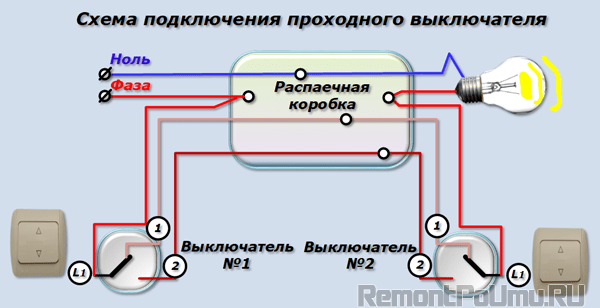

Схема подключения проходного выключателя

Одно нажатие клавиши переключает положение элементов сразу 2-х контактов: один замыкается, а другой – размыкается. Поэтому фаза, поданная на общий вывод, постоянно проходит на какой-то один из двух выходов. Единый корпус работает как проходной модуль.

Устройство с одной клавишей называется одноклавишным или просто проходным выключателем, а двойной блок – двухклавишным. Существуют трехклавишные проходные изделия.

Часто электрики проходной выключатель называют переключателем потому, что при нажатии на него переключаются него контакты . Русский язык имеет и другие синонимы, например, коммутатор, отключатель…

Что такое перекрестный выключатель

Перекрестный (другое название промежуточный) устанавливают в промежутке (посередине) между другими, крайними выключателями различных приборов освещения.

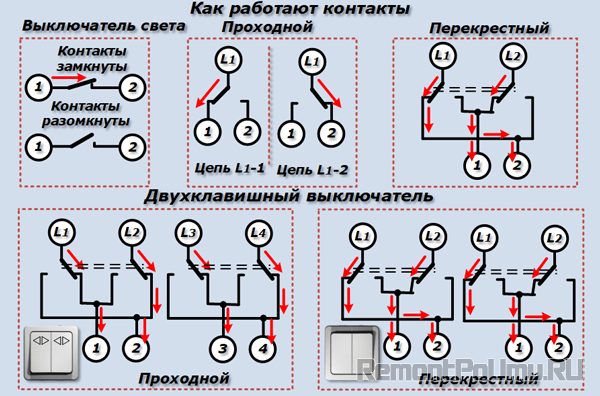

Главная особенность их конструкции: 2 входящих и 2 выходящих вывода (всего 4) коммутируются перекрестным или промежуточным мостиком, расположенным между ними.

Поэтому 2 входных потенциала одноклавишного переключателя в любом положении клавиши проходят через перекидной мостик на выходные зажимы. Здесь отсутствует отключение электрической цепочки. Нажатие переключает контакты и оба входных потенциала меняют направление на выходных клеммах.

Промежуточный и проходной выключатели имеют разное назначение и устройство, используются для решения отличающихся алгоритмов. Эти электрические устройства выбирайте правильно, их нельзя путать.

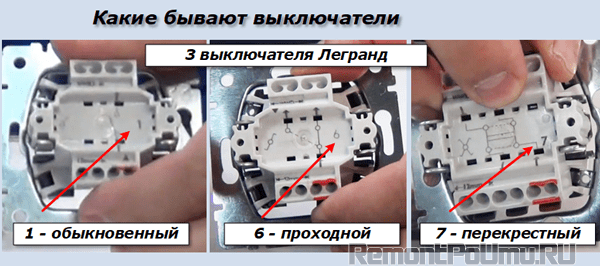

На фото ниже приведена маркировка цифрой 1, 6, 7 обычного, проходного и перекрестного выключателя продукции компании Legrand Valena, возглавляющей рейтинг производителей.

Бывают и другие особенности обозначения, например, на аппаратуре приборов Sedna Schneider, Lezard, Viko, Busch-jaeger, ABB, Werkel, а также российских и китайских заводов.

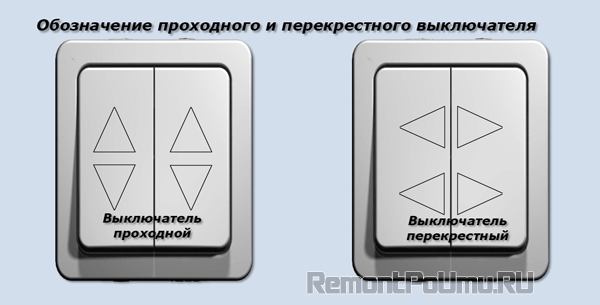

Например, на лицевой стороне клавиши их могут обозначать двумя равнобедренными треугольниками, расположенными по вертикали или горизонтали.

Для проходных и перекрестных устройств требуются углубленные подрозетники. Обычные могут не подойти. Из-за малого внутреннего объема появляется много проблем:

  • сложно вместить концы провода и жилы кабеля;
  • ограниченное пространство не вместит скрутки;
  • возникают трудности ремонта и профилактического осмотра…

Как сделать проходной выключатель за 5 шагов

Его лучше купить в магазине. Но в отдельных случаях допустимо сделать из 2-х одинаковых одноклавишных своими руками. Процесс сборки сложности не вызывает. Специальный инструмент не требуется. Достаточно использовать бокорезы, нож и отвертку.

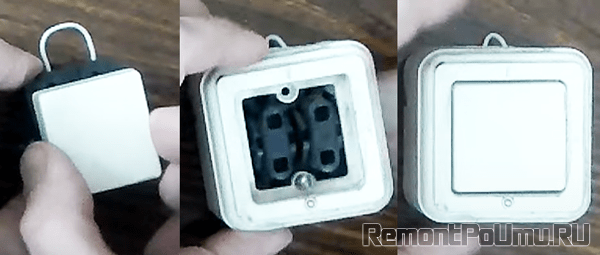

Шаг №1. Снять клавишу и крышку с каждого.

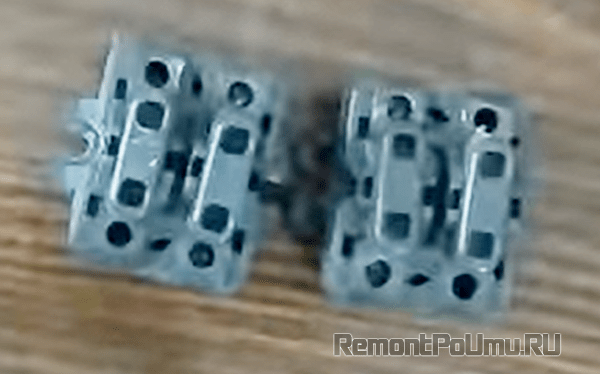

Шаг №2. Отжать отверткой пластиковые защелки сбоку и отделить верхнюю часть.

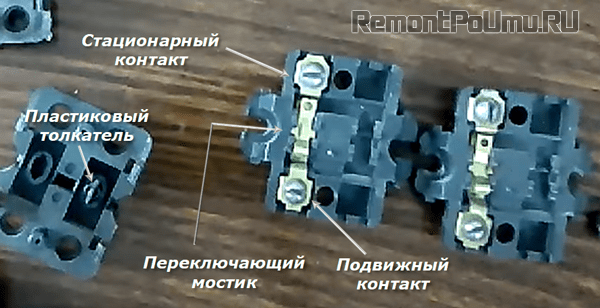

Внутри расположена контактная группа с клеммами для подвижного и стационарного контактов. Между ними расположено латунное коромысло, управляемое пластиковым толкателем.

Шаг №3. Перенести контактную группу с первого корпуса на второй.

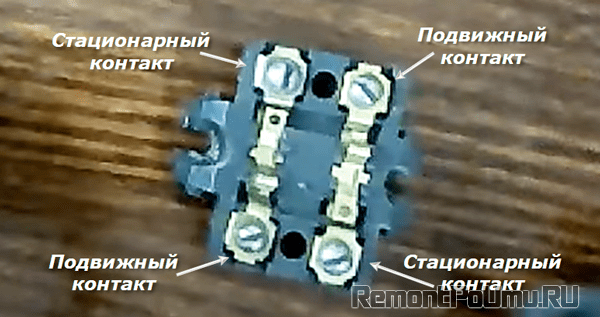

При этом важно при ее установке вывернуть положение устанавливаемого механизма: со стороны стационарного контакта добавить подвижный. Каждая пара должна быть на одной стороне: сверху и снизу корпуса.

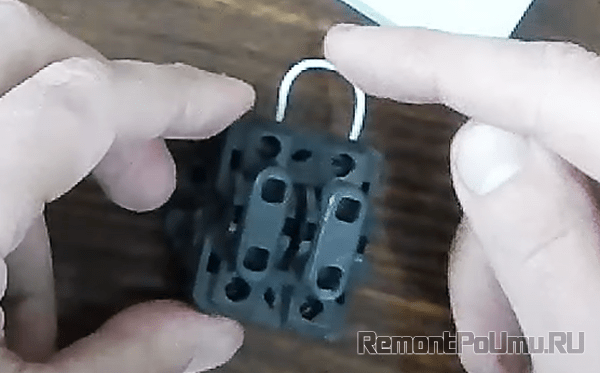

Шаг №4. Установить верхнюю крышку, не забыв про второй толкатель. Вдавить ее до защелкивания всех фиксаторов. На одну из сторон клеммной колодки подключить перемычку.

Она – вход приходящего фазного провода. А клеммы двух отходящих выходов находятся с противоположной стороны.

Шаг №5. Устанавливаем клавишу для проверки работы контактной системы, а затем – собираем корпус.

А теперь возьмите тестер и прозвоните схему: убедитесь, что каждая коммутация сопровождается переключением замыкающего и размыкающего контактов.

Автор видео Сами с усами показывает принцип сборки проходного выключателя для скрытой проводки на основе типовой модульной конструкции.

2 базовые схемы подключения проходного выключателя

За основу монтажа освещения с двухклавишными выключателями используется один из 2 принципов:

  1. жесткое присоединение нулевого потенциала к патрону светильника;
  2. или его коммутация вместе с фазным.

Они кратко показаны ниже.

Чтобы упростить понимание на всех картинках опускаю и не показываю разводку заземляющего РЕ-проводника для трехпроводной системы. Заземление при необходимости подключается на токопроводящие материалы корпусов выключателей и светильников.

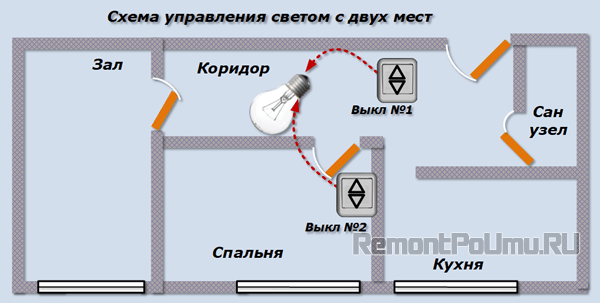

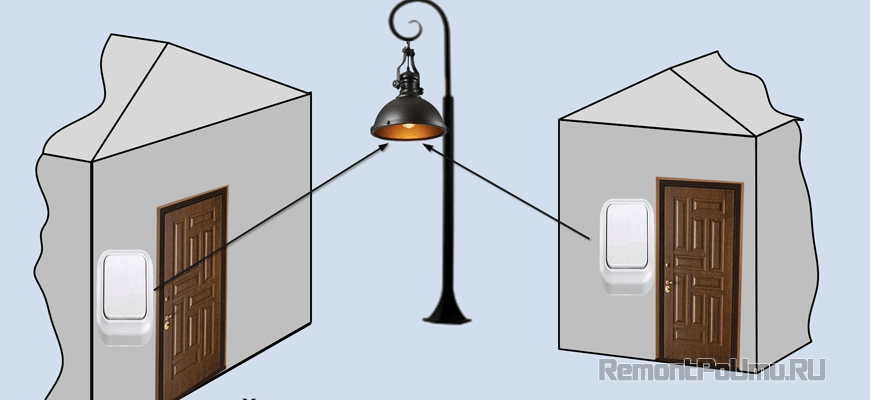

Схема управления светом с двух мест

Допустим, нам необходимо:

  • зайти в коридор квартиры;
  • у двери включить его освещение;
  • сменить одежду на домашнюю;
  • перейти в спальню;
  • выключить лампы в коридоре.

Эту задачу позволяют выполнить как два одноклавишных проходных выключателя, так и 2 двухклавишных. Просто у последних по одному модулю будет выведено в резерв, что реально возможно, но экономически не целесообразно.

Подобные задачи можно решать в зоне отдыха на даче, лестничных маршах 2-х и 3-х этажного дома, выключать светильники освещения с разных точек квартиры, например, кухни или не вставая с кровати или дивана, просматривая теле новости.

При этом установка любого переключателя, как и розетки, может быть выполнена в комфортной точке.

В начале подробно рассмотрим технику реализации таких функций на примере простых устройств. Далее будем их усложнять. Такой принцип позволит проще понять технологию и не запутаться в ее алгоритмах.

Ноль через распределительную коробку по отдельному проводу подается на контакт лампочки освещения. Он не коммутируется.

Фаза подается на контакт L1 – вход выключателя №1, выполняющего переключения. Выходные цепи с клемм 1 и 2 подключены к одноименным клеммам второго выключателя и с общего вывода L1 запитывают цоколь лампочки.

Нажатие на клавишу В1 или В2 управляет светом.

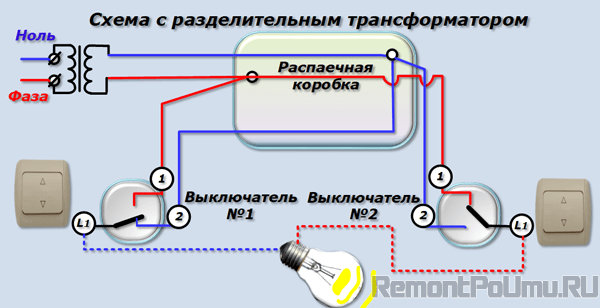

Схема подключения через разделительный трансформатор

Помещения повышенной опасности и лечебные учреждения требуют исключать возможность попадания человека под действие тока при повреждении изоляции проводки или электроприбора.

Подключение разделительного трансформатор переводит систему глухозаземленного питания потребителей на изолированную от земли. Тогда поврежденная изоляция не даст утечек тока на заземление питающей трансформаторной подстанции.

Разделительный трансформатор монтируется на то же выходное напряжение или пониженное до 12÷36 вольт и менее. Его можно подключить как по предыдущей схеме, так и по приведенной ниже.

Внимание: этот вариант освещения без монтажа разделительного трансформатора опасен. В нем всегда на патроне лампы присутствует потенциал фазы.

Трансформатор или блок питания на 5 вольт хорошо подходит для светодиодного освещения. При этом пониженная нагрузка на сеть позволяет значительно экономить деньги на проводах тонкого диаметра. Выбор делать вам.

Схема подключения двухклавишного проходного выключателя: 5 вариантов исполнения

На всех картинках ниже показываю подключение проводов и кабелей через распаечные (распределительные) коробки. Это не означает, что их запрещено прокладывать в бытовой сети напрямую. Делайте так, как вам выгоднее и удобнее.

Напоминаю, что каждый выключатель устанавливается в отдельном помещении или комнате, а светильник (один или несколько, например, люстры, бра, фонарь, канделябр…) освещает разные удаленные участки.

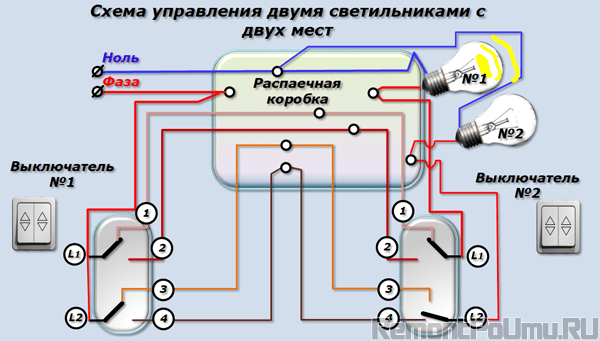

Схема управления двумя светильниками с двух мест

Нулевой потенциал жестко подводится к цоколям патронов всех светильников через контакт распредкоробки.

Фаза распределяется по модулям двухклавишных проходных выключателей так, чтобы однообразные клавиши, например, левые, коммутировали цепочку одного светильника. Тогда правые будут управлять другим.

Расключение электросхемы в распределительной коробке затруднено. В ней собирается много проводов и нужен короб повышенного объема. Удобно использовать два, смонтировав их рядом.

Схема управления светом с трех мест

Потребуется 2 проходных выключателя и один перекрестный перключатель . 7 точек коммутации в распределительной коробке требуют возможности вмещения повышенного количества проводов и кабеля.

Если между клеммами выключателей разводку проводки выполнить напрямую защищенным кабелем, то в распредкоробке будет всего 3 точки подключения (шесть концов провода). В этом случае подойдет самая обычная ее конструкция.

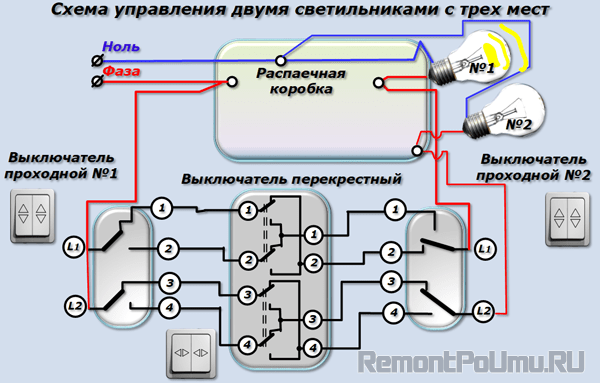

Схема управления двумя светильниками из трех мест

Потребуется 2 двухклавишных выключателя и один перекрестный переключатель.

Прокладка проводов без распаечной коробки между контактами выключателей может упростить или усложнить схему. Все зависит от местных условий. Оценивайте каждый вариант самостоятельно.

Схема управления двумя светильниками с четырех мест

К предыдущему варианту добавляется еще один перекрестный выключатель.

Количество кабеля и проводов, как и работа по их прокладке, возрастает, но компенсируется удобством в эксплуатации.

Схема подключения трехклавишного проходного выключателя для переключения света трех ламп из двух мест

Типичный и распространенный случай показывает возможности коммутации практически любого количества светильников из 2 точек.

Просто требуется добавлять группы модулей проходного выключателя по количеству осветительных площадок: для трех – 3, четырех – 4 и так далее.

Приведенные схемы следует рассматривать как базовые. Понимание принципов их формирования позволяет создавать уникальные осветительные проекты для любых нужд.

Учитывайте, что добавка любого коммутирующего модуля не всегда может быть экономически оправдана потому, что:

  • усложняется проект;
  • увеличивается количество выключателей и переключателей;
  • возрастает протяженность трасс и затраты на электропроводку;
  • растет объем работ по штроблению стен квартиры;
  • требуются специальные монтажные коробки;
  • чаще нужно привлекать квалифицированных специалистов.

Все это сказывается на бюджете. Поэтому такую задачу решайте предварительным расчетом и согласуйте даже мельчайшие детали до начала монтажа.

Заключительный советы

Недостатки управления освещением на основе проходных и перекрестных выключателей: нужно большое количество провода и кабеля, что осложняет и удорожает монтаж.

Однако есть альтернативный вариант – использовать устройства с импульсными реле.

Они позволят экономить не только протяженность длинных коммуникаций силовых кабелей и проводов, но и значительно сократить их сечение за счет разделения прокладываемых цепей на слаботочные медные и силовые повышенной мощности.

Любая установка сложного оборудования для цепей освещения трудоемка и требует повышенного внимания. Доверьте ее эксперту. Привлекая же посторонних рабочих рекомендую соблюдать такой порядок:

  • сразу самостоятельно разобраться в технической документации;
  • изучить соответствующие разделы ПУЭ и правила безопасности;
  • заранее выбрать и установить защиты: автоматы и УЗО для ликвидации случайно возникающих аварий;
  • перед включением под напряжение каждой цепочки освещения прозвонить и проверить ее мультиметром. Именно таким способом электрик ведет поиск ошибок в собранной линии, предотвращает КЗ и другие случаи развития аварийных ситуаций.

Информация статьи приведена в ознакомительных целях. В разделе комментариев вы можете ее дополнить, опровергнуть или задать вопрос. Я обещаю дать на него ответ.
